Quando un fascio d'onde elettromagnetiche fortemente penetranti, cioè d'elevatissima energia fotonica (elevata frequenza) e fortemente ionizzanti (raggiX ), passa attraverso l'oggetto da esaminare, viene attenuato, con legge esponenziale, in funzione dello spessore e della densità della materia attraversata.

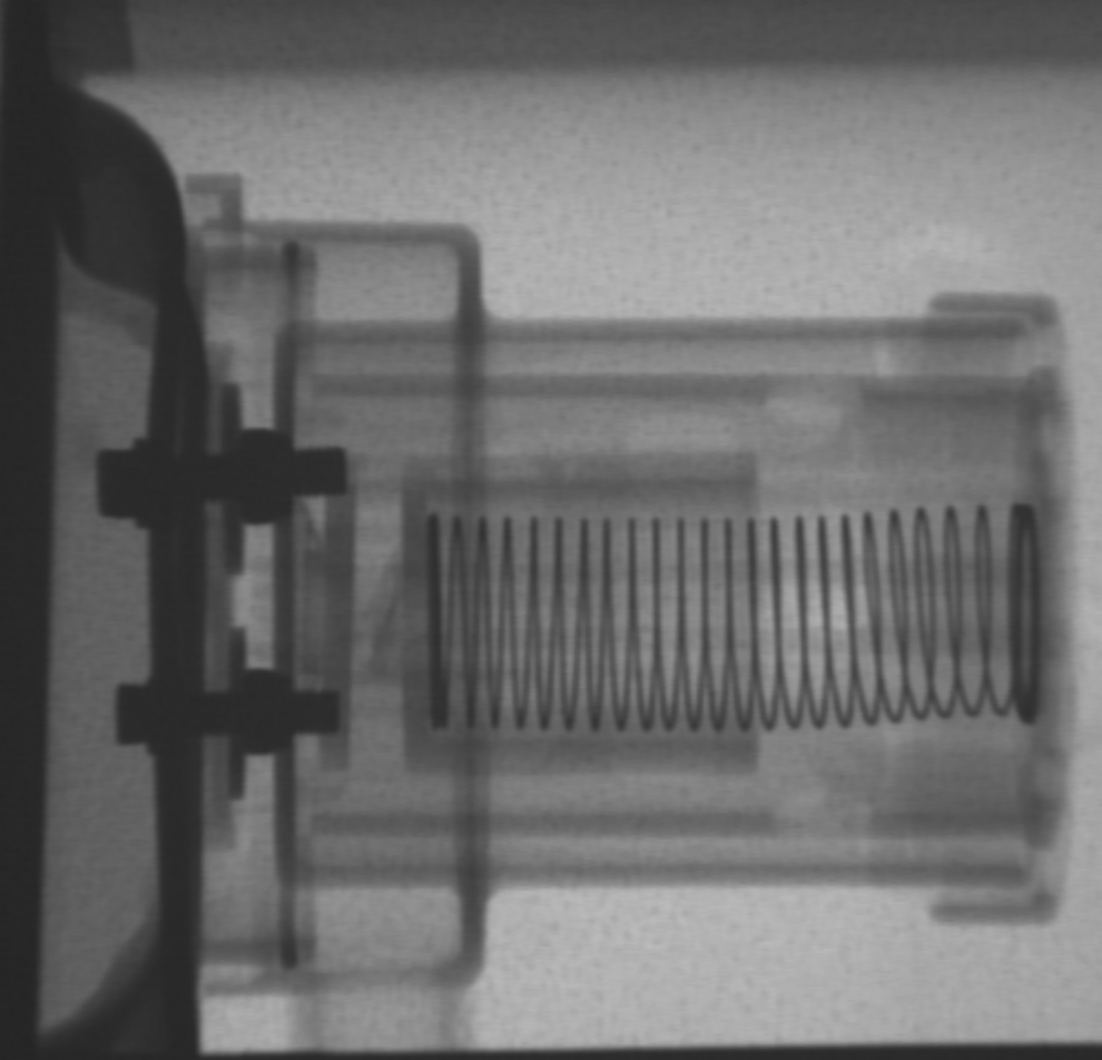

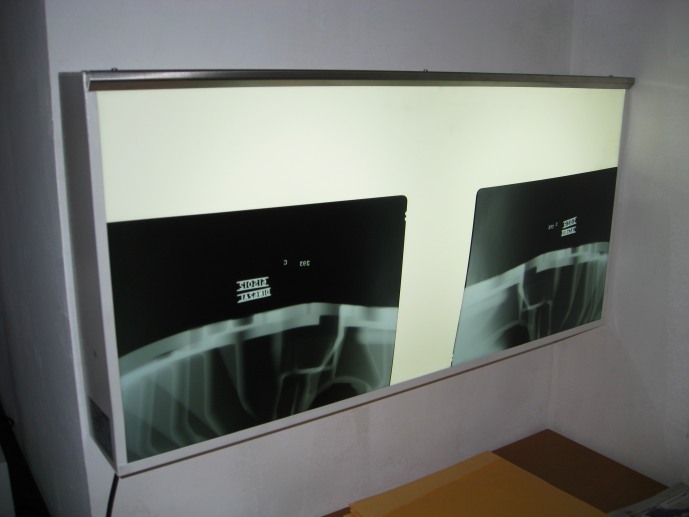

I raggi X passanti e variamente attenuati impressionano una lastra fotografica posta dietro l'oggetto da esaminare.
Se nell'oggetto radiografato sono presenti cavità, inclusioni meno assorbenti della matrice o discontinuità di materiale più denso e quindi più assorbente, sulla lastra si formeranno macchie più scure o più chiare, d'intensità proporzionale allo spessore del difetto.
Il metodo radiografico permette di intercettare un gran numero di discontinuità presenti nei particolari esaminati: cavità da ritiro, inclusioni, soffiature, cricche, tarli,mancanza di penetrazione, inclusioni di scoria

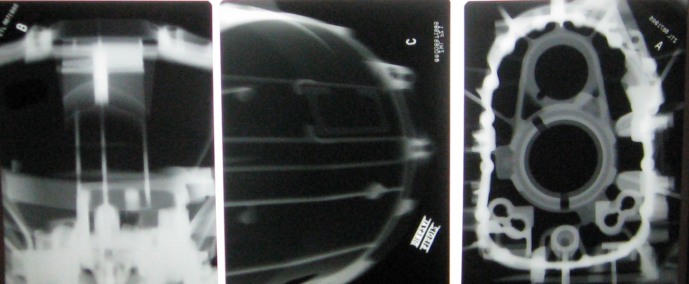

Esame prodotti di fonderia.:
Alluminio
ghisa
acciaio
compositi

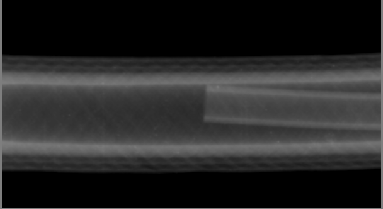

Esame di giunti saldati - materie plastiche
